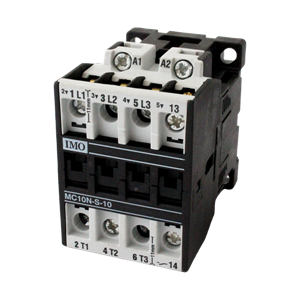

Contacteur électrique MC14 5.5kW 14A
Contacteur 3P 1NO 5.5kW 14A 400V AC MC14N-S-10400AC
  • -5%
Contacteur électrique MC14 5.5kW 14A
Contacteur 3P 1NO 5.5kW 14A 400V AC MC14N-S-10400AC

Contacteur électrique MC14 5.5kW 14A

Contacteur électrique MC14, 14A AC3 (5.5 KW à 400V)

Type de contact
Tension de pilotage
17,99 € -5%
À partir de 17,09 € HT

Demande d'informations
close

Demande d'informations produit




Contacteur électrique tripolaire MC14 avec 1 contact auxiliaire.

Caractéristiques techniques:

  • Courant supporté : AC3 400V :  14 ampères , 5.5 KW.
  • Section de câble : rigide => 0.75mm² à 6 mm²  souple=> 1 mm² à 4 mm².
  • Consommation bobine : 33 à 45 VA en pointe (commutation), 7 à 10 VA en fonctionnement constant
  • Pour bobine MCD : suppression du courant d'appel => 3W en appel, 3W en régime permanent
  • Alimentation des moteurs triphasés et des charges résistives ou inductives
  • Peut être utilisé pour la protection thermique si on ajoute un relais thermique*
  • Contact additionnel : MCA01/MCA10
  • Verrouillage contacteur inverseur MC-I-W
  •  Relais thermique : MCOR1
  • Taille (H x L x P) : 59 x 45 x 65.5

Le peigne permettant le raccordement au disjoncteur magnétothermique C4/32 est le modèle C432VK3.

Référence
Tension
bobine
Conso.
bobine
Contact
auxiliaire
MC14_S_0124
24 VAC
Appel :
NC
MC14_S_1024
24 VAC
33-45 VA
NO
MC14_S_10230
230 VAC
Maintien :
NO
MC14_S_10400
400 VAC
7-10 VA
NO

  • Alimentation continue

    Tension bobine
    Conso. bobine
    Contact auxiliaire
    MCD14_S_10=24
    24VDC
    3W en appel
    3W en maintient
    1 NO
    MC14_S_01=24
    24VDC
    75W en appel
    2W en maintient
    1 NC
    MC14_S_10=24
    24VDC
    75W en appel
    2W en maintient
    1 NO
