Réducteur type HG25P rap 9,93 alésage 24mm HA90 HG25P9.93_90

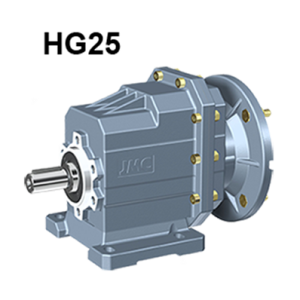

Réducteur hélicoïdaux RED_HG25

Name: Réducteur hélicoïdaux RED_HG25
Brand: Euro Drive Systems Limited
SKU: RED_HG25_XX
Price: 165.43 EUR
Availability: BackOrder

Sortie arbre plein Ø25 mm
Couple de 27 à 259 N.m
Vs de 25.9 à 316 tr/min

Rapport de réduction HG 25

174,14 € -5%
À partir de 165,43 € HT

Réducteur HG25 sortie arbre plein Ø25 mm :

Le rapport de transmission à engrenages hélicoïdaux offre une excellente efficacité de transmission et des économies d'énergie de loin supérieure aux engrenages à vis sans fin traditionnels.

Avantages :
- Haute efficacité,
- Faible niveau de bruit,
- Fixation universelle

*Sortie arbre plein Ø25 mm

Domaines d'application:
- Machines outils: presse, plieuse, cisaille, découpe; Convoyeur, embouteillage, industrie alimentaire, pharmaceutique, textile, papier.

montage réducteur HG25

Données valables pour un moteur triphasé en 1500 tr/min :

Série HG25
Références	i Nominal [réel]	Vitesse de sortie tr/min	Couple nominal N.m
			Type 63	Type 71		Type 80		Type 90
			M63A4 0.18 kW	M71A4 0.25kW	M71B4 0.37 kW	M80A4 0.55 kW	M80B4 0.75 kW	M90S4 1.1 kW	M90L4 1.5 kW
		RED_HG25P_004_90	4.43	316						32	44
RED_HG25P_005_90	5.45	257					27	39	54
RED_HG25P_007_90	7.39	189					36	53	73
RED_HG25P_009_90	8.78	159					43	63	86
RED_HG25P_010_90	9.93	141					49	72	98
RED_HG25P_012_90	12.05	116					59	87	118
RED_HG25P_013_90	13.21	106					65	95	130
RED_HG25P_015_90	14.81	94.5				53	73	107	145
RED_HG25P_017_90	17.10	81.9				62	84	123	168
RED_HG25P_020_90	20.08	69.7			41	72	99	145	197
RED_HG25P_024_90	23.85	58.7			58	86	117	172	264
RED_HG25P_029_90	28.88	48.5		47	70	104	142	208
RED_HG25P_036_90	35.91	39		59	87	129	176	259
RED_HG25P_040_80	40.60	34.5	48	66	98	146	199
RED_HG25P_046_80	46.46	30.1	55	76	113	167	228
RED_HG25P_054_80	54	25.9	64	88	131	194
