Réducteur type HG30P rap 10,93 alésage entrée 28mm HA100 HG30P10.93_100

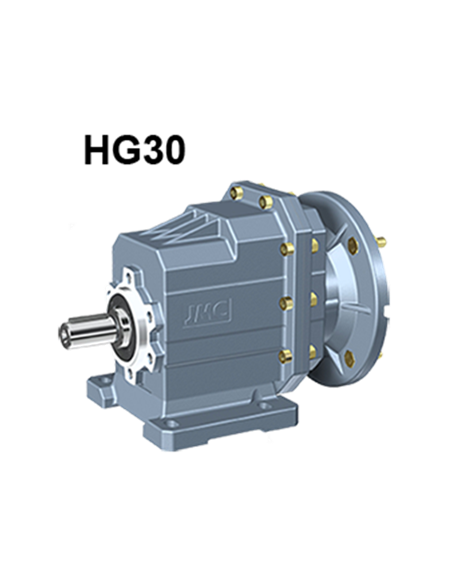

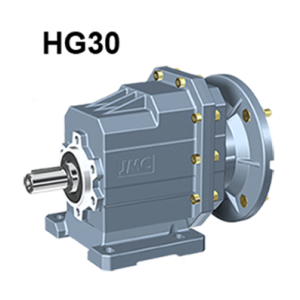

Réducteur hélicoïdaux RED_HG30

Name: Réducteur hélicoïdaux RED_HG30
Brand: Euro Drive Systems Limited
SKU: RED_HG30_XX
Price: 202.03 EUR
Availability: BackOrder

Sortie arbre plein Ø30 mm
Couple de 44 à 370 N.m
Vs de 27.3 à 311 tr/min

Rapport de réduction HG 30

212,66 € -5%
À partir de 202,03 € HT

Réducteur HG30
Le réducteur a pour objectif de modifier le rapport de vitesse ou le couple entre l'axed'entrée et l'axe de sortie d'un mécanisme.
Il pourra augmenter le couple du moteur pour permettre à un organe récepteur d'entreren relation mais également réduire la vitesse du moteur.

Le rapport de transmission à engrenages hélicoïdaux offre une excellente efficacité detransmission et des économies d'énergie, de loin supérieure aux engrenages à vis sansfin traditionnels.

Avantages :

Haute efficacité,
Faible niveau de bruit,
Fixation universelle

*Sortie arbre plein Ø30 mm

Domaines d'application :

Machines outils : presse, plieuse, cisaille, découpe;
Convoyeur, embouteillage, industrie alimentaire, pharmaceutique, textile, papier

Données valables pour un moteur triphasé en 1500 tr/min :

Série HG30
Références	i Nominal [réel]	Vitesse de sortie tr/min	Couple nominal N.m
			Type 71	Type 80	Type 90		Type 100		Type 112
			M71B4 0.37 kW	M80B4 0.75 kW	M90S4 1.1 kW	M90L4 1.5 kW	M100LA4 2.2 kW	M100L4 3 kW	M112M4 4 kW
		RED_HG30P_004_100	4.50	311				44	65	88	118
RED_HG30P_005_100	5.48	255				54	79	108	144
RED_HG30P_006_100	6.31	222				62	91	124	165
RED_HG30P_008_100	7.93	177				78	114	156	208
RED_HG30P_009_100	9.08	154				89	131	178
RED_HG30P_011_100	10.93	128				107	157	215
RED_HG30P_012_100	12.60	111		62		124	182	248
RED_HG30P_013_100	13.30	105		65		131	192	261
RED_HG30P_015_100	15.30	91.5		75	100	150	220	301
RED_HG30P_018_100	18.21	76.9		89	131	179	262
RED_HG30P_019_100	19.24	72.8		94	139	189	277
RED_HG30P_021_100	21.15	66.2		104	152	208	305
RED_HG30P_025_90	24.99	56.0		123	180	245
RED_HG30P_031_90	30.57	45.8		150	220	300
RED_HG30P_034_90	34.20	40.9	83	168	246	336
RED_HG30P_039_90	38.63	36.2	94	190	276
RED_HG30P_044_90	44.18	31.7	107	217	318
RED_HG30P_051_90	51.30	27.3	124	252	370
