4.4.4 Motoréducteur ZD Type GN T5, 90x90

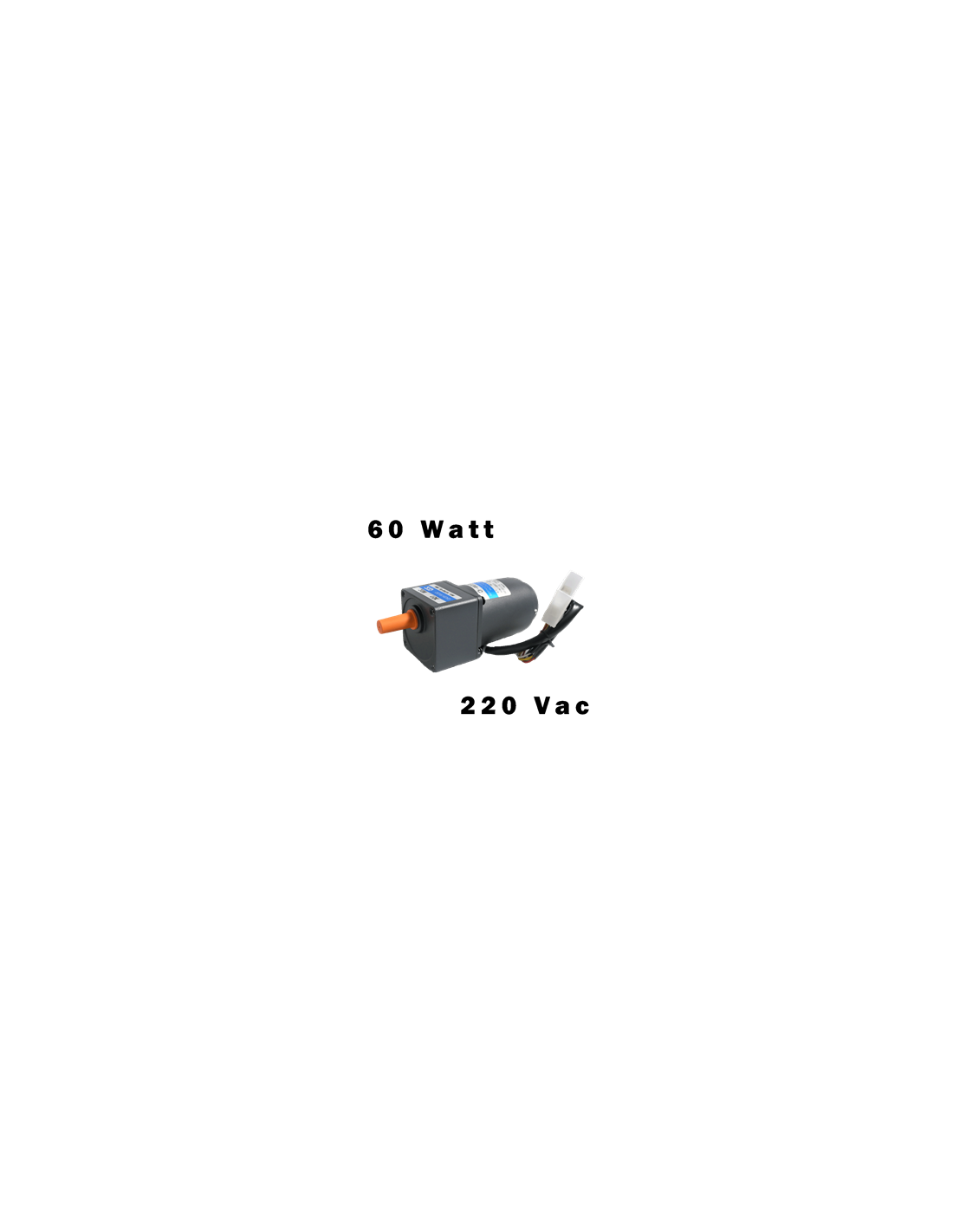

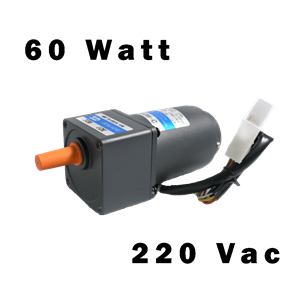

Motoreducteur ZD 90x90, 60W, 220V vitesse réglable, MZD_5M4_060_NxxLF
Gamme compact ZD T5, 90x90 220Vac vit. reglable +ventil. , 5IK60RGN-CF+ 5GN
Les motoréducteurs compact faible puissance série MZD se composent d'un moteur à induction et d'un réducteur à engrenage planétaire de haute précision.
Ils sont en version 220 Vac monophasé, avec possibilité de vitesse variable (variateur), et d'inversion de sens. Existe aussi en version avec frein.
Caractéristiques techniques:
Voltage : 220 Vac
Fréquence : 50 Hz
Avantages:
Faible bruit, Modulaire, Haute efficacité, Léger.
Référence moteur : 5IK60RGN_CF (vitesse 1500 tr/min)
RéférenceRéf
réducteurVit. sortie
nom. tr/min
(min. à max)*Couple sortie max
N.mRapport
réducteurVit. sortie
nom. tr/min
(min. à max)*Couple sortie max
N.mRapport
MZD_5M4_060_N007LF5GN200K7.5
(0,45 à 6)101:200
(0,45 à 6)101:200
MZD_5M4_060_N010LF5GN150K10
(0,6 à 8)101:150
(0,6 à 8)101:150
MZD_5M4_060_N015LF5GN100K15
(0,9 à 12)101:100
(0,9 à 12)101:100
MZD_5M4_060_N020LF5GN75K20
(1.2 à 16)101:75
(1.2 à 16)101:75
MZD_5M4_060_N030LF5GN50K30
(1.8 à 24)101:50
(1.8 à 24)101:50
MZD_5M4_060_N050LF5GN30K50
(3 à 40)101:30
(3 à 40)101:30
MZD_5M4_060_N060LF5GN25K60
(3.6 à 48)8.61:25
(3.6 à 48)8.61:25
MZD_5M4_060_N100LF5GN15K100
(7.2 à 96)5.71:15
(7.2 à 96)5.71:15
MZD_5M4_060_N120LF5GN12K5120
(10 à 115)4.81:12.5
(10 à 115)4.81:12.5
MZD_5M4_060_N150LF5GN10K150
(15 à 140)3.571:10
(15 à 140)3.571:10
MZD_5M4_060_N300LF5GN5K300
(28 à 280)1.91:5
(28 à 280)1.91:5
MZD_5M4_060_N500LF5GN3K500
(45 à 470)1.11:3
(45 à 470)1.11:3
Articles associées
US560WVariateur ZD60W
5GN10XKRéducteur DécimalRapport 1:10
ZD5M5Support moteurPattes de fixation pour moteur MZD 5
*Utilisation avec variateur ZD (US560W)
L'ajout du réducteur 5GN10XK permet de diviser la vitesse totale par 10.
