La série de guidage linéaire HG est pourvue d'une grande capacité de chargement et d'une haute rigidité.
Ce patin permet la translation linéaire de haute précision, de plus sa technologie limite les frottements
Il existe en deux formes différentes :
Attention : Patins et Rails vendus séparément
Produits spécifiques ni repris , ni échangés.
Nous proposons toute une gamme de guidage linéaire. Pour une charge plus lourde, préférez les guidages HG25.
.
| Patin pour Guidage linéaire HG Carré | |||||||||||
| Référence | Forme | H | Dimensions (mm) | Capacité de charge dynamique (N) |
Capacité de charge Statique (N) |
Fichier 3D | |||||
| W | B | C | L | L1 | M x I | ||||||
| HGH20CAZ0H | Carré | 30 | 44 | 32 | 36 | 77.5 | 50.5 | M5 x 6 | 17 750 | 27 760 |  |
| HGH20HAZ0H | Carré | 30 | 44 | 32 | 50 | 92.2 | 65.2 | M5 x 6 | 21 180 | 35 900 | |
| Patin pour Guidage linéaire HG Large | ||||||||||||
| Référence | Forme | H | Dimensions (mm) | Capacité de charge dynamique (N) |
Capacité de charge Statique (N) |
Fixation | Fichier 3D | |||||
| W | B | C | L | L1 | M | |||||||
| HGW20CCZ0H | Large | 30 | 63 | 53 | 40 | 77.5 | 50.5 | M6 | 17 750 | 27 760 | Par dessus/ Par dessous |
|
| HGW20HCZ0H | Large | 30 | 63 | 53 | 40 | 92.2 | 65.2 | M6 | 21 180 | 35 900 | Par dessus/ Par dessous |
|

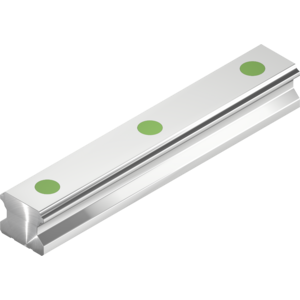

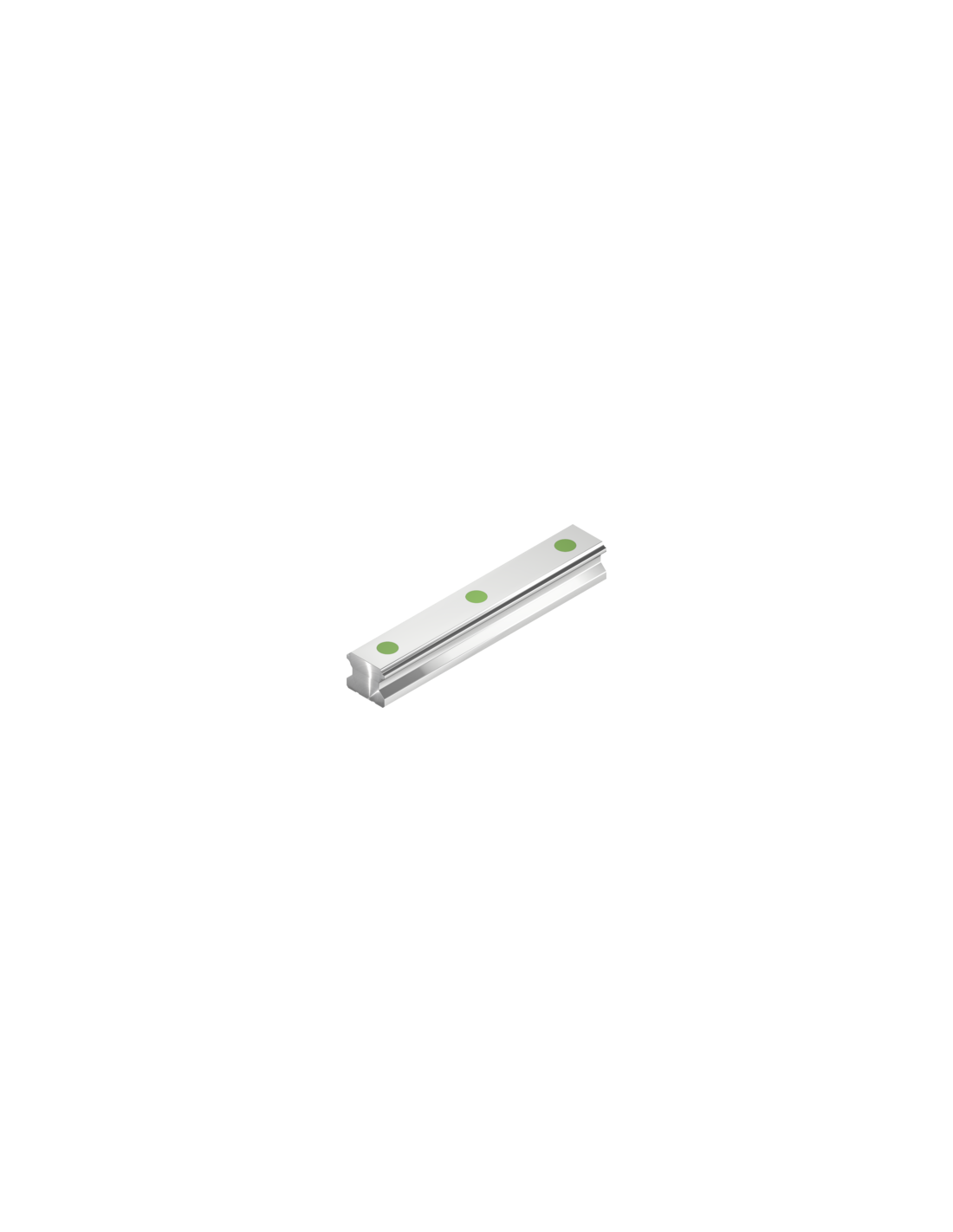

Rail associé
| Rail de guidage | |||
| Référence | Longueur du rail |
Position de la tête de vis | Fichier 3D |
| HGR20R* | 50 ≤ ... ≤ 4000 mm |  |
|
| HGR20R_0280H | 280 mm | ||
| HGR20R_0460H | 460 mm | ||
| HGR20R_1000H | 1000 mm | ||
| HGR20R_1600H | 1600 mm | ||
| HGR20R_2020H | 2020 mm | ||
| HGR20R_3040H | 3040 mm | ||
| HGR20R_4000H | 4000 mm | ||
| HGR20T* | 50 ≤ ... ≤ 4000 mm |  |
|
| HGR20T_0280H | 280 mm | ||
| HGR20T_0460H | 460 mm | ||
| HGR20T_1000H | 1000 mm | ||
| HGR20T_1600H | 1600 mm | ||
| HGR20T_2020H | 2020 mm | ||
| HGR20T_3040H | 3040 mm | ||
| HGR20T_4000H | 4000 mm | ||
* Sur demande de devis
