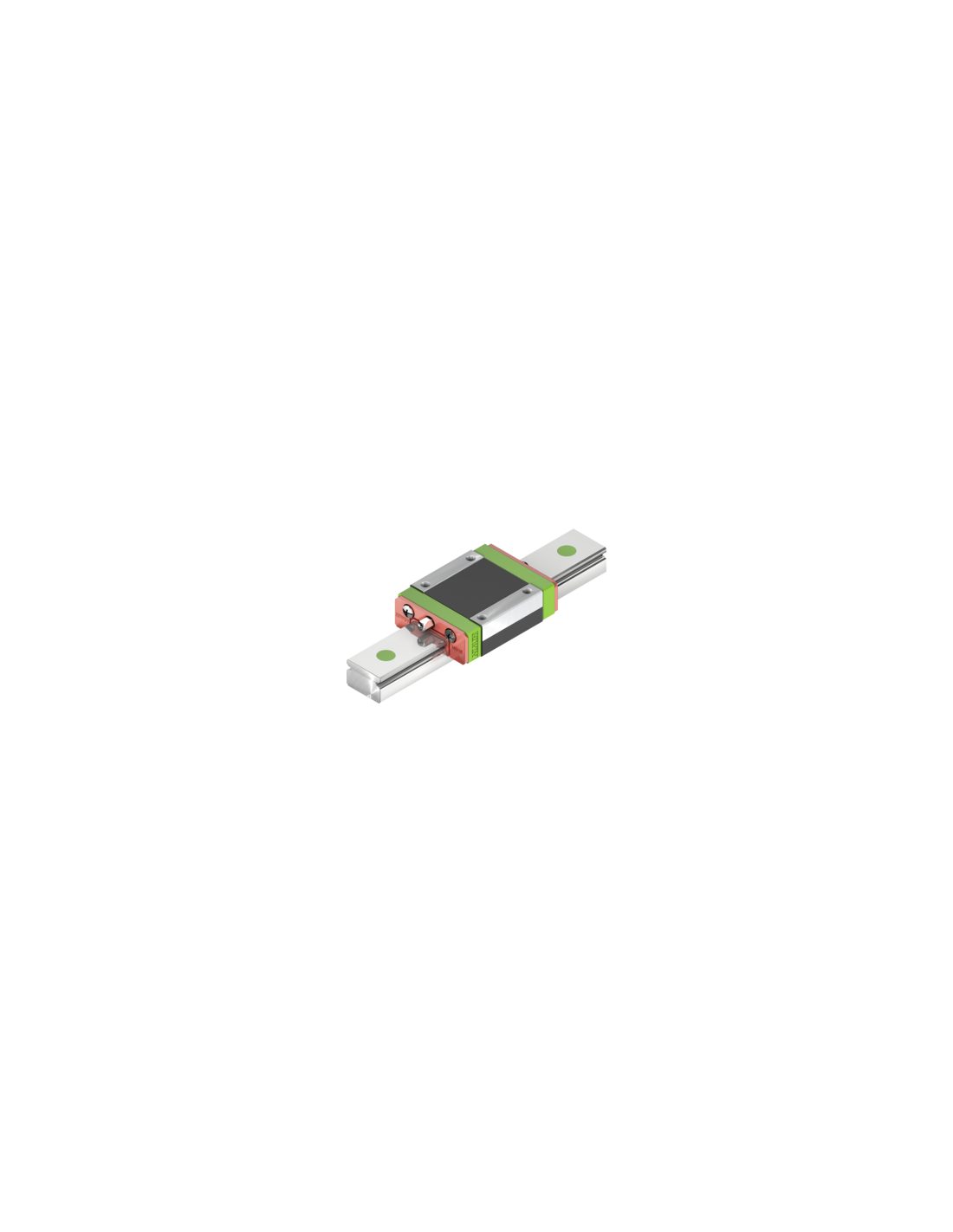

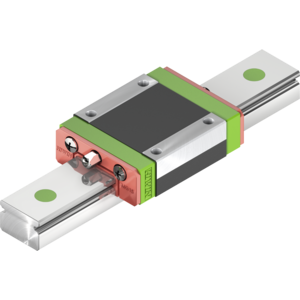

Grâce à sa construction compacte et légère, ce guidage sur rail profilé convient particulièrement à l'utilisation dans des petits appareils. Le guidage sur rail profilé de la série MGN supporte des charges dans toutes les directions et est particulèrement rigide et précise.
Ces produits peuvent être utilisés dans de nombreux domaines : industrie des semi-conducteurs, assemblage de circuits imprimés, technologie médicale, applications de robotique, appareils de mesure, bureautique, autre domaine requérant des guidages miniatures.
Structure de la série MGN: - Guidage à deux rangées
- Patin, billes et rails en acier Inox
- Construction compact et légère
- Les billes sont sécurisées par un fil de retenue dans le patin
Attention : Patins et Rails vendus séparément Produits spécifiques ni repris , ni échangés.Si vous avez besoin de supporter une charge plus lourde, préférez le
modèle MGN12.
.
| Patin pour Guidage linéaire HG Carré |
| Référence | Forme | H | Dimensions (mm) | Capacité de charge
dynamique (N) | Capacité de charge
Statique (N) | Fichier 3D |
| W | B | C | L | L1 | M x I |
| MGN09CZ0HM | Standard | 10 | 20 | 15 | 10 | 28.9 | 18.9 | M3 x 3 | 1 860 | 2 550 |  |
| MGN09HZ0HM | Standard | 10 | 20 | 15 | 16 | 39.9 | 29.9 | M3 x 3 | 2 550 | 4 020 | |
Rail associé | Rail de guidage |
| Référence | Longueur
du rail | Position de la tête de vis | Fichier 3D |
| MGR09R* | 55 ≤ ... ≤ 1195 mm |  | |
| MGNR09R_0195HM | 195 mm |
| MGNR09R_0295HM | 295 mm |
| MGNR09R_0495HM | 495 mm |
| MGNR09R_0755HM | 755 mm |
| MGNR09R_0995HM | 995 mm |
| MGNR09R_1195HM | 1 195 mm |
* Sur demande de devis
