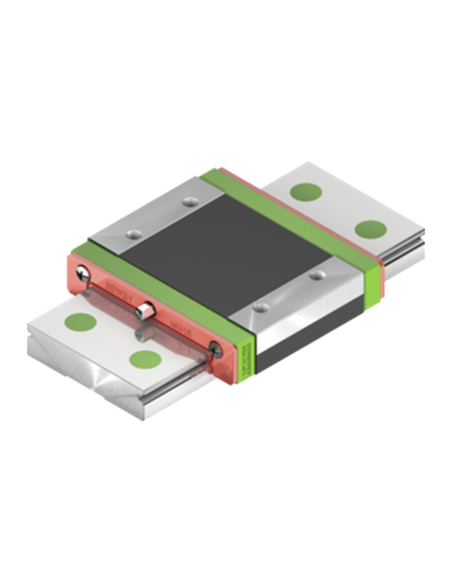

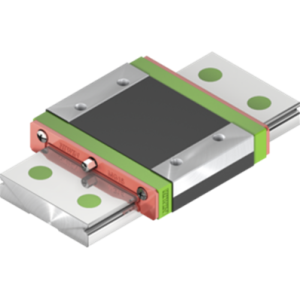

Grâce à son rail plus large, en comparaison de la série MGN, la série MGW peut supporter des couples de charges considérablement plus élevés. Ce rail de guidage supporte des charges dans toutes les directions et est particulièrement rigide et précise.
Ces produits peuvent être utilisés dans de nombreux domaines : industrie des semi-conducteurs, assemblage de circuits imprimés, technologie médicale, applications de robotique, appareils de mesure, bureautique, autre domaine requérant des guidages miniatures.
Structure de la série MGW:
Attention : Patins et Rails vendus séparément
Produits spécifiques ni repris , ni échangés.
Pour vos besoins de charges plus élevées, préférez le modèle MGW15.
| Patin pour Guidage linéaire HG Carré | |||||||||||
| Référence | Forme | H | Dimensions (mm) | Capacité de charge dynamique (N) |
Capacité de charge Statique (N) |
Fichier 3D | |||||
| W | B | C | L | L1 | M x I | ||||||

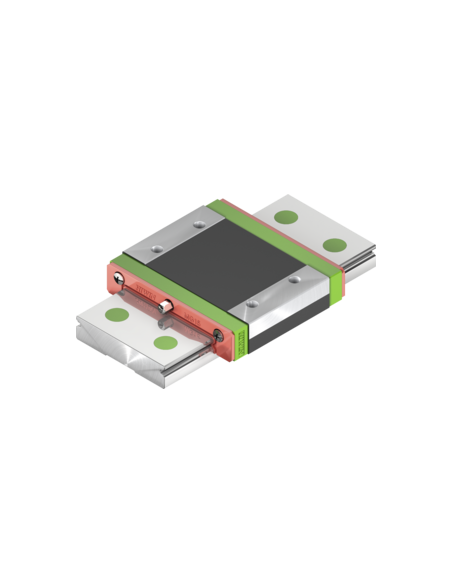

| MGW09CZ0HM | Large | 12 | 30 | 21 | 12 | 39.3 | 27.7 | M3 x 3 | 2 750 | 4 120 |  |
| MGW09HZ0HM | Large | 12 | 30 | 23 | 24 | 50.7 | 38.5 | M3 x 3 | 3 430 | 5 890 | |
Rail associé
| Rail de guidage | |||
| Référence | Longueur du rail |
Position de la tête de vis | Fichier 3D |
| MWR09R* | 80 ≤ ... ≤ 1970 mm |  |
|
| MWR09R_0200HM | 200 mm | ||
| MWR09R_0500HM | 500 mm | ||
| MWR09R_0740HM | 740 mm | ||
| MWR09R_0980HM | 980 mm | ||
| MWR09R_1190HM | 1 190 mm | ||
| MWR09R_1490HM | 1 490 mm | ||
| MWR09R_1970HM | 1 970 mm | ||
* Sur demande de devis
| Documentation technique | Aide au dimenssionnement | Demande de devis sur mesure |
 |
 |
|
| Aides & Conseils | Tutoriel | |
| Comment choisir son axe linéaire? | ||
