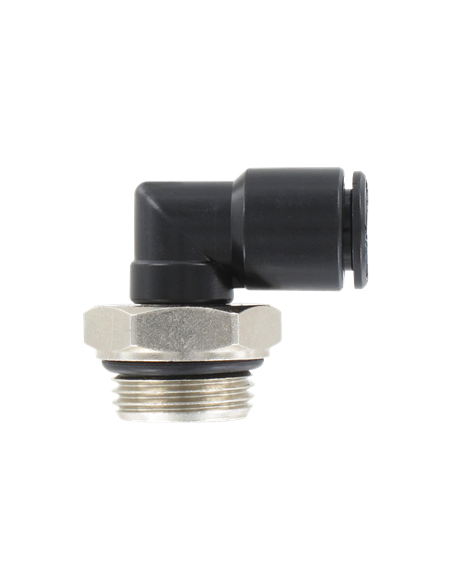

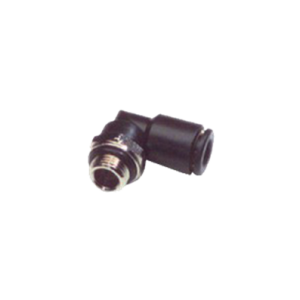

Raccord equerre orientable PRA_EQCYP
Rac. pneu. inst.équerre mâle orient.BSP cylindr.Ø4-M5 / 2806 04 05
  • -5%
Raccord equerre orientable PRA_EQCYP
Rac. pneu. inst.équerre mâle orient.BSP cylindr.Ø4-M5 / 2806 04 05

Raccord equerre orientable PRA_EQCYP

Équerre mâle orientable à visser

Diamètre D1
Type de montage
Pas
2,04 € -5%
À partir de 1,94 € HT

Demande d'informations
close

Demande d'informations produit




Raccord pneumatique instantané équerre mâle orientable avec joint toriqueCaractéristiques:

- Corps en résine
- Filetage en laiton avec joint monté
- Diamètre du tube: de 4 à 12 mm
- Raccordement: 1/8 à 1/2
- Tenue au vide: -750 mm Hg
- Pression maximale d'exercice : 12 Bars
- Température de travail : -20° / + 70°C

Références
Ø Tube
Ø D1
Ø D2
Hauteur
L1
Longueur
L3
L2
S1
Raccord Standard
PRA_EQCYP_04M5H
4
M5*80
9.7
4.5
17
17
8
PRA_EQCYP_04G18
4
1/8
9.7
5
24
17
14
PRA_EQCYP_04G14
4
1/4
907
6.5
15
17
16
PRA_EQCYP_06M5H
6
M5*80
12
4.5
19
19
8
PRA_EQCYP_06G18
6
1/8
12
5
26
19
14
PRA_EQCYP_06G14
6
1/4
12
7.5
28
19
17
PRA_EQCYP_08G18
8
1/8
14
5
29
23
14
PRA_EQCYP_08G14
8
1/4
14
7.5
31
23
17
PRA_EQCYP_08G38
8
3/8
14
7
20.5
21.5
20
PRA_EQCYP_10G14
10
1/4
16.5
7.5
34
27
17
PRA_EQCYP_10G38
10
3/8
16.5
8.5
37
27
20
PRA_EQCYP_10G12
10
1/2
16.5
11
41
27
24
PRA_EQCYP_12G12
12
1/2
18
8.5
28
28.5
20
PRA_EQCYP_12G38
12
3/8
19
8.5
28
28.5
20
Raccord Rallongé
PRA_EQCYPL_06G14
6
1/4
12
6.5
19
29.5
16
PRA_EQCYPL_06G18
6
1/8
12
5
19
27.5
13
PRA_EQCYPL_08G14
8
1/4
14
6.5
20.5
32.5
16
* toutes les dimensions sont en mm

cotes raccord équerre orientable
