Jonction de serrage rapide
Jonction de serrage rapide pour profilé alu | Technic-achat

Jonction de serrage rapide

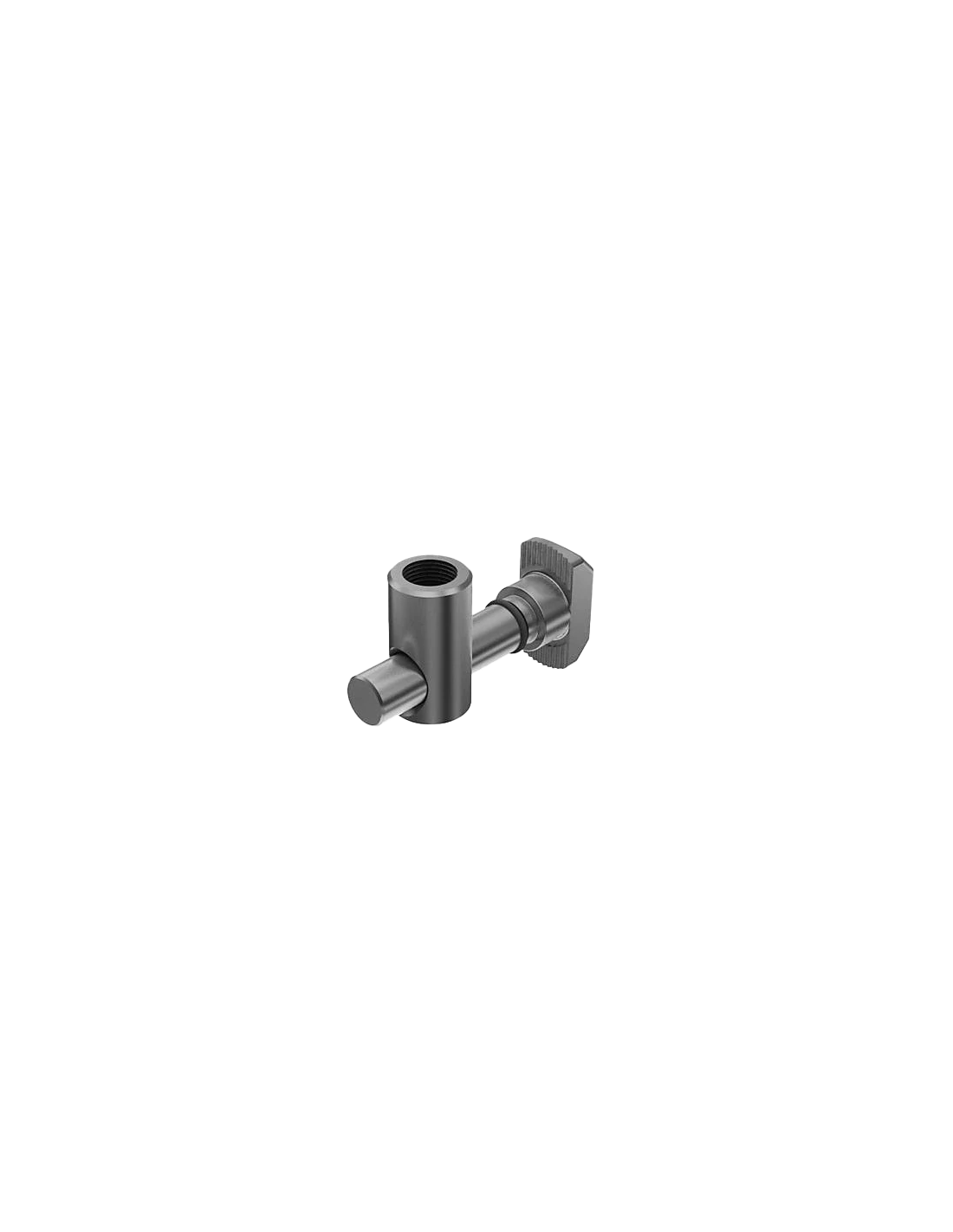

Jonction de serrage rapide pour profilé aluminium.

Sélectionnez votre jonction
3,95 € -5%
À partir de 3,75 € HT

Demande d'informations
close

Demande d'informations produit

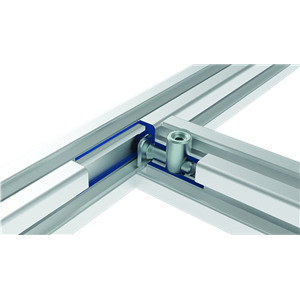

Jonction de serrage rapide pouvant servir à la construction de structures de support, barrières de protection...
Accessibilité aisée simplifiant l´assemblage.

Trois rainures sont dégagées pour le montage d´éléments de surface.
Solution permettant le rajout de renfort dans une structure existante sans démontage, ainsi que le montage et démontage de bâtis.

Matériau : acier galvanisé.
Référence
Rainure
(N)
A
(mm)
B
(mm)
b
(mm)
d
(Ø)
D
(mm)
t
(mm)
L
(mm)
SW
(mm)
Orientation
0°
TAJON66_SER_0090
6 mm
11.0
3.8
10.0
8.0
5.2
18.5
20.3
2.5
TAJON88_SER_00
      8 mm
      15.5
     5.0
     18.0
   11
  7.0
  22.0
33.0
4
TAJON810_SER_00
 8/10 mm
   19.5
   5.5
  18.0
 11
7.0
22.0
40.0
4
TAJON1010_SER_00
10 mm
19.5
5.5
22.5
17
9.7
31.0
45.5
6
Orientation
90°
TAJON66_SER_0090
6 mm
11.0
3.8
10.0
8.0
5.2
18.5
 20.3
2.5
TAJON88_SER_90
      8 mm
      15.5
     5.0
     18.0
   11
   7.0
  22.0
  33.0
4
TAJON810_SER_90
 8/10 mm
    19.5
  5.5
18
11
7
22
40
4
TAJON1010_SER_90
10 mm
19.5
5.5
22.5
17
9.7
31.0
45.5
6
