PATIN R6 Plat ref: TAGLB6

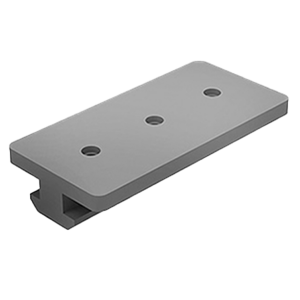

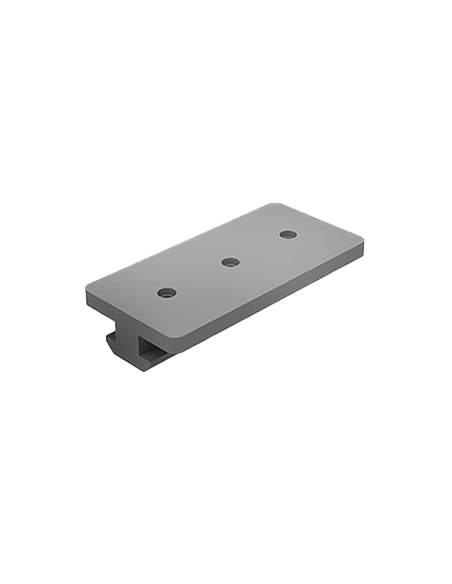

Patin plat de guidage manuel

Patin plat de guidage manuel pour profilé aluminium
Rainure
2,55 € -5%
À partir de 2,42 € HT

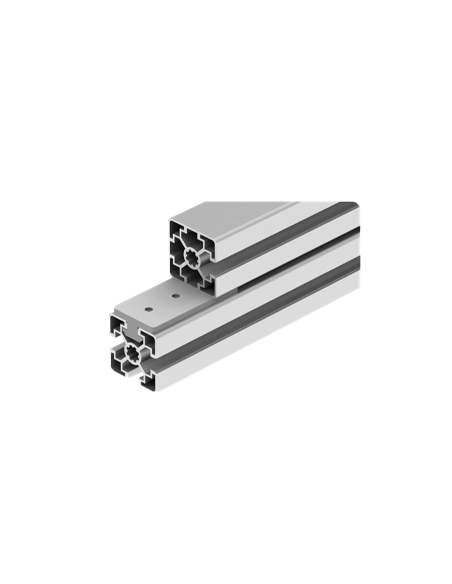

Le patin plat permet de faire coulisser manuellement sur un profilé une platine.
La matière du patin garantie une faible usure.

Deux solutions de fixation :
  • emprisonner le patin de guidage entre deux patins standards ou deux écrous 1/4 de tour
  • visser le patin au profilé avec des vis sans tête

Ses utilisations : guidages manuels, équerrage, bancs didactiques...

Matériau : Plastique POM

* Prévoir accessoires de fixation du patin au profilé.

Schéma patin de guidage plat
       Référence
       Désignation
N
A
B
C
D
E

[mm]

TAGLB6
Patin de guidage R6 plat
6
9.8
17
2.3
11.5
2.8
TAGLB8
Patin de guidage R8 plat
8
11.5
26
3
15
2.8
TAGLB10
Patin de guidage R10 plat
10
16.3
39
6.5
19
3.5

Documentations
documentation technic-achat Document technique

Logiciels & 3D
fichier 3D technic-achatTAGLB6
fichier 3D technic-achatTAGLB8
fichier 3D technic-achatTAGLB10


Aide en ligne
aide en ligne Technic-Achat Les différents modes de translation avec un patin pom
