PATIN R10 Centré ref: TAGLB10C
  • -5%
PATIN R10 Centré ref: TAGLB10C

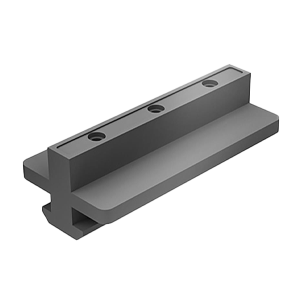

Patin de guidage manuel

Patin centré de guidage manuel pour profilé aluminium.
Nombre de guidage
Rainure
3,98 € -5%
À partir de 3,78 € HT


Le patin centré permet de faire coulisser deux profilés l'un sur l'autre.
Le patin asymétrique permet de faire coulisser deux profilés de même section en parallèle.

Il est préféré aux autres patins pour le coulissement d'un cadre dans un autre cadre fermé.
Le jeu permis par la face carrée offre un guidage optimal et la matière du patin garantie une faible usure.

Deux solutions de fixation :
  • emprisonner le patin de guidage entre deux patins standards ou deux écrous 1/4 de tour
  • visser le patin au profilé avec des vis sans tête

Ses utilisations : chariots manuels, portes coulissantes ou relevables ou encore rallonges de tiroirs...

Matériau : Plastique POM
* Prévoir accessoires de fixation du patin au profilé.



Schéma patin de guidage manuel carré
Schéma patin de guidage manuel asymétrique
                  Référence
        Désignation
N
A
B
C
D
E

[mm]

TAGLB10C
PATIN R10 Centré
10
27.6
39
6.5
19
3.5

TAGLB10A
PATIN R10 Asymétrique
10
27.6
39
6.5
19
3.5

Documentations
documentation technic-achat Document technique TAGLB10C
documentation technic-achat Document technique TAGLB10A

Logiciels & 3D
fichier 3D technic-achatTAGLB10C
fichier 3D technic-achatTAGLB10A


Aide en ligne
aide en ligne Technic-Achat  Les différents modes de translation avec un patin pom
