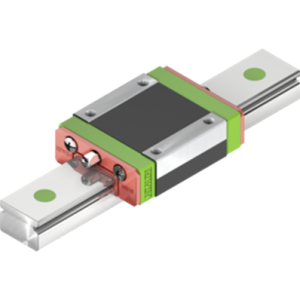

Grâce à sa construction compacte et légère, ce guidage sur rail profilé convient particulièrement à l'utilisation dans des petits appareils. Le guidage sur rail profilé de la série MGN supporte des charges dans toutes les directions et est particulèrement rigide et précise.
Ces produits peuvent être utilisés dans de nombreux domaines : industrie des semi-conducteurs, assemblage de circuits imprimés, technologie médicale, applications de robotique, appareils de mesure, bureautique, autre domaine requérant des guidages miniatures.
Structure de la série MGN: - Guidage à deux rangées
- Patin, billes et rails en acier Inox
- Construction compact et légère
- Les billes sont sécurisées par un fil de retenue dans le patin
Attention : Patins et Rails vendus séparément Produits spécifiques ni repris , ni échangés.Pour une charge plus légère, il existe le
modèle MGN09.
| Patin pour Guidage linéaire HG Carré |
| Référence | Forme | H | Dimensions (mm) | Capacité de charge
dynamique (N) | Capacité de charge
Statique (N) | Fichier 3D |
| W | B | C | L | L1 | M x I |
| MGN15CZ0HM | Standard | 16 | 32 | 25 | 20 | 42.1 | 26.7
| M3 x 4 | 4 610 | 5 590 |  |
| MGN15HZ0HM | Standard | 16 | 32 | 25 | 25 | 58.8 | 43.4
| M3 x 4 | 6 370 | 9 110 | |
Rail associé | Rail de guidage |
| Référence | Longueur
du rail | Position de la tête de vis | Fichier 3D |
| MGR15R* | 70 ≤ ... ≤ 1995 mm |  | |

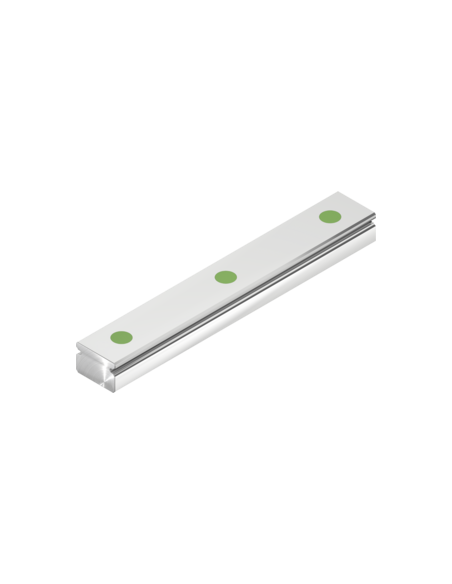

| MGNR15R_0110HM | 195 mm |
| MGNR15R_0510HM | 495 mm |
| MGNR15R_0990HM | 995 mm |
| MGNR15R_1510HM | 1495 mm |
| MGNR15R_1990HM | 1995 mm |
* Sur demande de devis
